【自宅ラボ】NUCでvSAN HCIを構成する
【自宅ラボ】NUCでvSANを構成する
ESXi を iSCSI ブートさせた NUC を利用することで、筐体の内部ストレージでは、 NVMe ポートと SATA ポートがそれぞれ1つ利用可能となります。
このポートを活用して、 NUC を利用して vSAN HCI 環境の構成を行う流れについて紹介します。
前提条件
今回の構成は下記にて実現しています。
- サーバー筐体 (3台)
- 機種
- Intel/ASUS NUC13ANHi7
- RAM
- DDR4-3200 SODIMM 32GB モジュール x2
- 組み込みアドオン
- Intel LAN and USB Add-on Assembly Module NUCIOALUWS
- 2.5Gbps NIC + USB 2.0 2ポート
- SATA SSD
- Samsung 870 EVO SATA SSD
- MZ-77E500
- 500GB
- SATA 6Gbps
- NVMe SSD
- Seagate FireCuda 530
- ZP2000GM30013
- 2TB
- PCIe Gen4 ×4
- NVMe 1.4
- vSphere 環境
- vCenter Server 8.0.3
- Build 24322831
- ESXi 8.0.3
- Build 24414501
- 各種ライセンス
- vCenter Server 8 Standard
- vSphere 8 Enterprise Plus
- vSAN Enterprise
- vSAN クラスタ
- 上記サーバー筐体3台で構成済み
- vSphere DRS 有効化済み
- vSphere HA 有効化済み
『【自宅ラボ】NUCでESXiをiSCSIブートする』の内容を実施済みの環境となります。
事前準備
VMKernel アダプタでの vSAN サービス有効化
vSAN を構成するにあたり、 vSAN サービスが利用する VMKernel をあらかじめ設定します。
- 設定対象の ESXi を選択

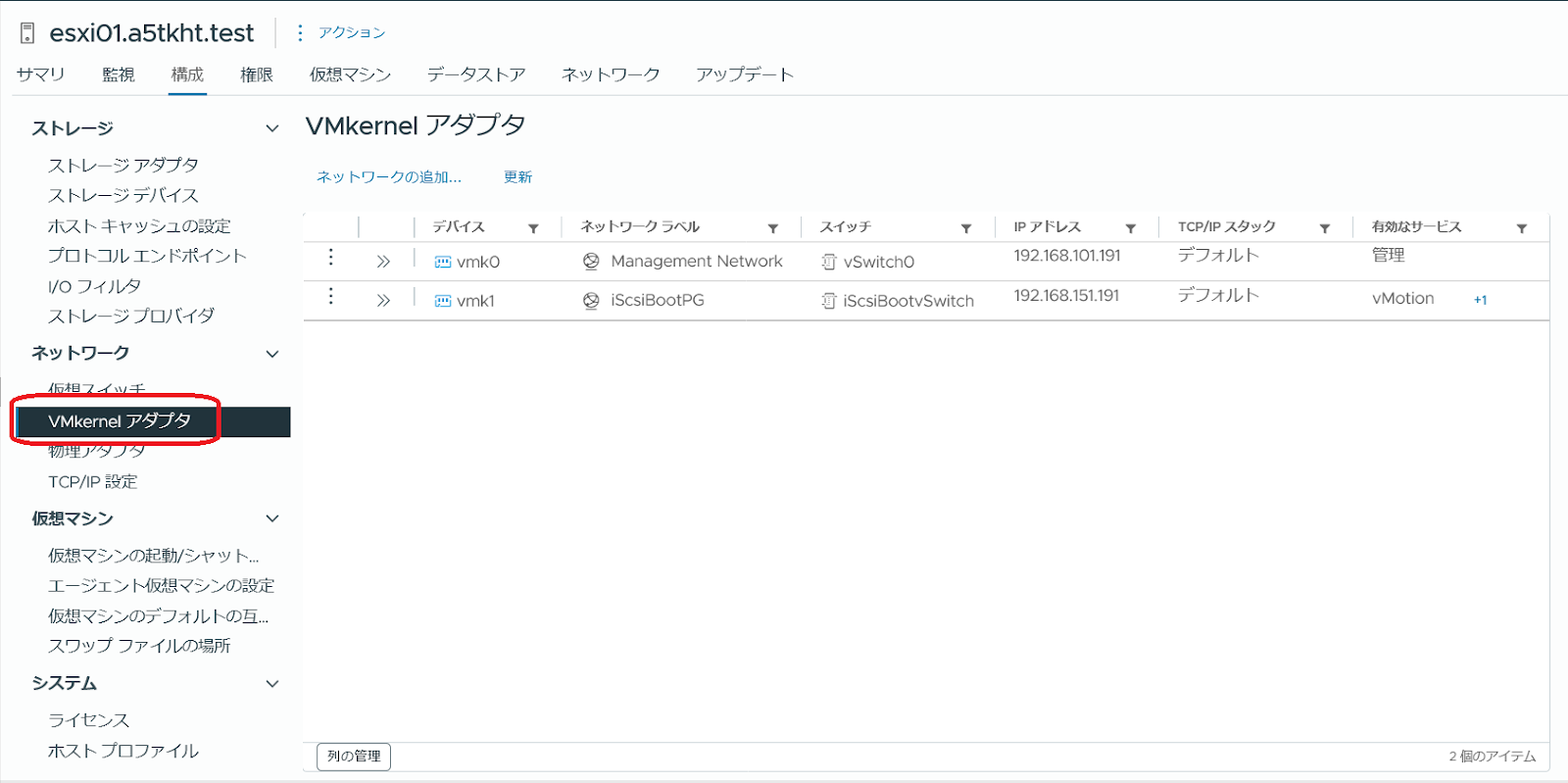

- [構成] メニューから [ネットワーク] - [VMKernel アダプタ] を選択
- vSAN サービスの有効化を行う VMKernel のメニューアイコンを選択
- [編集...] を選択
- [使用可能なサービス] - [有効になったサービス] にて [vSAN] にチェックを付与して [OK] ボタンを選択
本操作は、 vSAN を構成するクラスタ内の各 ESXi ホスト全台で実施します。
vSphere HA の無効化
vSAN を構成するにあたり、クラスタで vSphere HA の無効化が前提条件となります。
今回の環境ではクラスタで vSphere HA の有効化を実施していたため、無効化を行いました。
vSAN の構成
事前準備の完了後、 vSAN のセットアップを開始していきます。

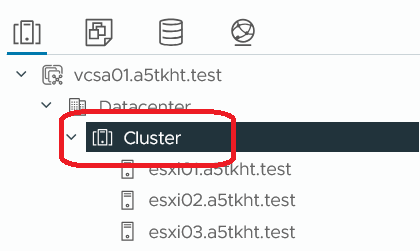

- vSAN を構成するクラスタを選択

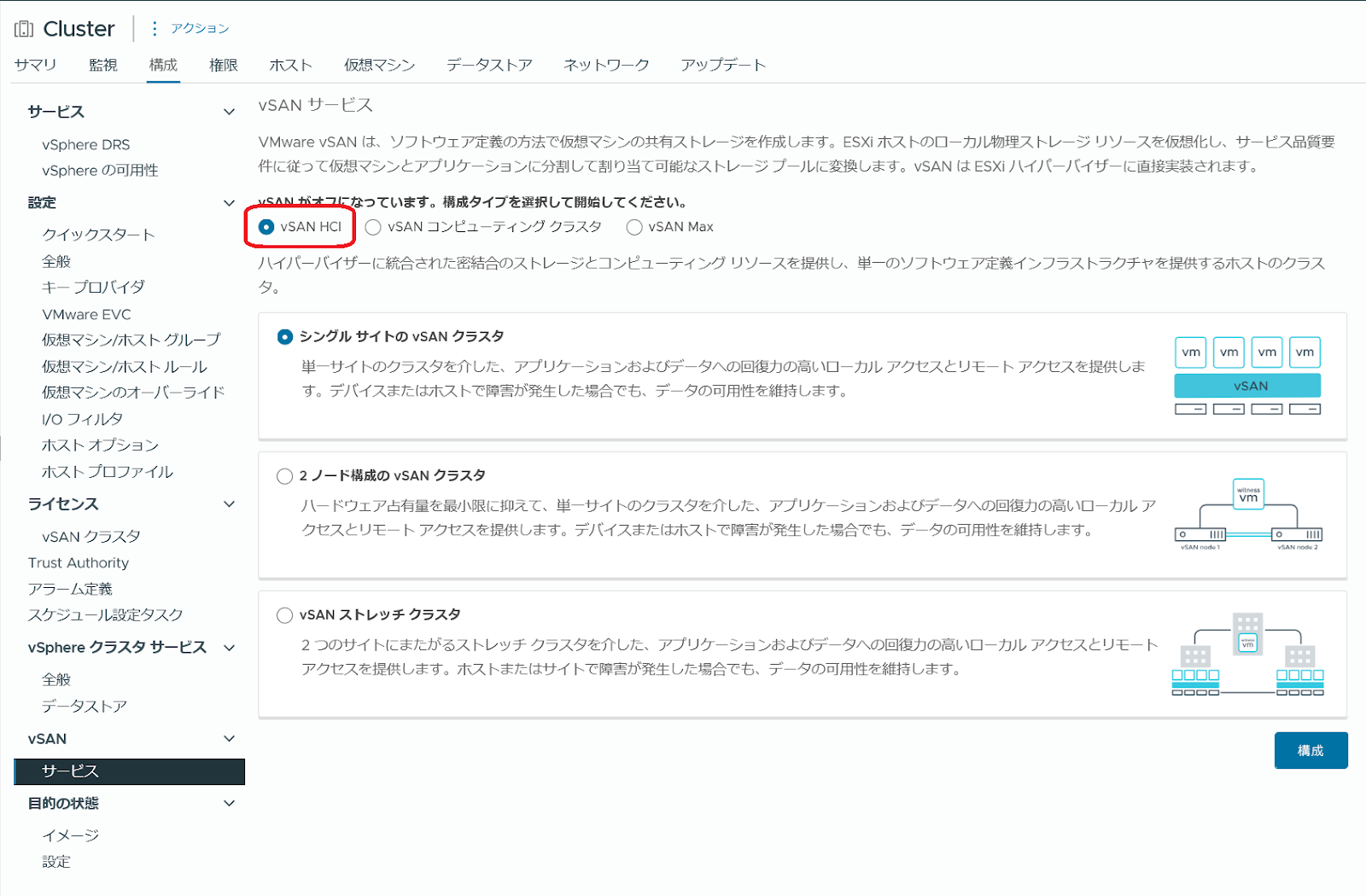

- [構成] タブ - [vSAN] - [サービス] を選択

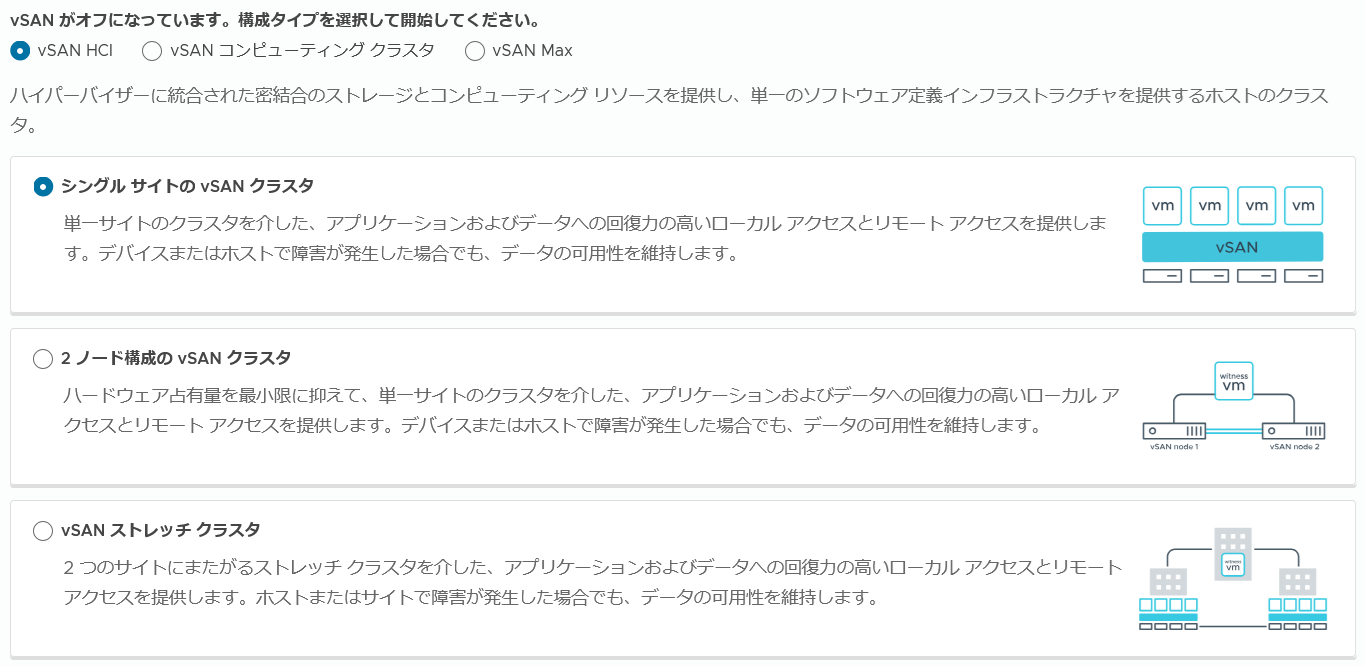

- 構成タイプの選択にて [vSAN HCI] を選択
- [シングル サイトの vSAN クラスタ] を選択
- [構成] ボタンを選択
- [vSAN ESA] をオフに変更
※NVMe デバイスのみ利用可能であるため - [次へ] ボタンを選択
- サービスの詳細を設定
今回はパフォーマンスよりも容量を取るために以下の設定としました。
また、デバイス廃棄時の安全性を高めるために、データ暗号化を実施しています。 - 容量効率: デデュープと圧縮
- 暗号化
- 保存データの暗号化: 有効
※パフォーマンス影響あり - 残存データの消去: 無効
- キープロバイダ: Native Key Provider
- 転送中のデータ暗号化: オン
- 再キー化間隔: デフォルト
- 1日
- ディスク フォーマット オプション
- 冗長性の低下を許可: 無効 ※有効化不可
- RDMA のサポート: 無効
- [次へ] ボタンを選択
- ディスクの要求にて、必要に応じて [要求タイプ] および [ドライブのタイプ] を変更
[次でグループ化] を [ホスト] に変更することでホスト毎の設定も可能
今回は3台共通で同一型番の SSD を搭載しているため一括設定を実施 - [次へ] ボタンを選択
- [フォルト ドメインの作成] にて [次へ] ボタンを選択
- [確認] にて[終了] ボタンを選択

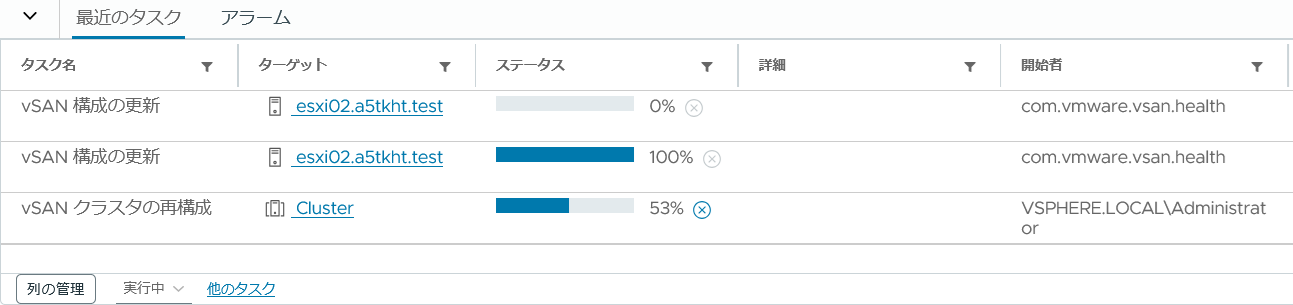

- 最近のタスクにて [vSAN クラスタの再構成] が表示されるため完了まで待機
vSAN 構成後の後処理
vSphere HA の再有効化
事前準備で vSphere HA の無効化を実施したので、改めて有効化を行います。
vSAN Skyline Health のアラート抑止
SCSI コントローラおよび NVMe デバイスが VMware 互換性ガイドに掲載されていない場合、アラートが表示されます。
本番環境ではサポートされる機器の利用が推奨されますが、コンシューマー向けデバイスを利用したホームラボでは自己責任として利用できるため、アラートの抑制を行います。
- クラスタの [監視] タブ - [vSAN] - [Skyline Health] を選択
- [健全性検出] に [不良] が2件あることを確認
- SCSI コントローラ、および、 NVMe デバイスがメーカー認定されていない通知に対して [サイレンス アラート] を選択
- ポップアップで [はい] を選択
- [不良] が無くなることを確認
おわりに
今回は NUC 13 Pro で vSAN HCI の構成を行う方法を紹介しました。
搭載されている NIC が 2.5Gbps であるためパフォーマンスとしては限界がありますが、簡単に vSAN HCI を試すことが可能です。
今回は容量を最優先とすることでパフォーマンスを落としている可能性もありますが、購入コストとのバランスで機器選定を行うのが良いと思います。
